Mặt cắt cửa nhôm Xingfa là gì?
Là hình ảnh nhận được của các thành phần cấu tạo nên một bộ cửa nhôm Xingfa trên mặt phẳng cắt. Trong đó,mặt phẳng cắt được đặt vuông góc với chiều dài các chi tiết của cửa nhôm Xingfa.
Bản vẽ mặt cắt sẽ thể hiện rõ tên gọi, độ dày, kích thước từng góc cạnh của sản phẩm giúp việc cắt ghép, sản xuất, thi công đạt độ chính xác tuyệt đối.
Chi tiết bản vẽ mặt cắt cửa nhôm Xingfa hệ 55, 63, 93
Cửa nhôm Xingfa có nhiều mẫu mẫu mã, kiểu dáng thiết kế và mỗi kiểu dáng lại sử dụng 1 hệ nhôm với những đặc điểm khác nhau. Vì thế mặt cắt cửa nhôm Xingfa từng loại cũng khác nhau. Ngay bây giờ, Havaco sẽ cung cấp bản vẽ mặt cắt chi tiết đầy đủ các mẫu cửa nhôm Xingfa để mọi người cùng tham khảo.
Mặt cắt cửa sổ, cửa đi nhôm xingfa hệ 55
Cửa nhôm Xingfa hệ 55 bao gồm cửa đi, cửa sổ mở quay và cửa sổ mở hất. Trong đó, thanh nhôm hệ 55 có độ dày từ 1.4 đến 2mm cũng được thiết kế nhiều khoang trống và đường gân để gia tăng độ bền, khả năng cách âm, cách nhiệt. Màu cửa là : trắng, nâu, đen, xám,vân gỗ.

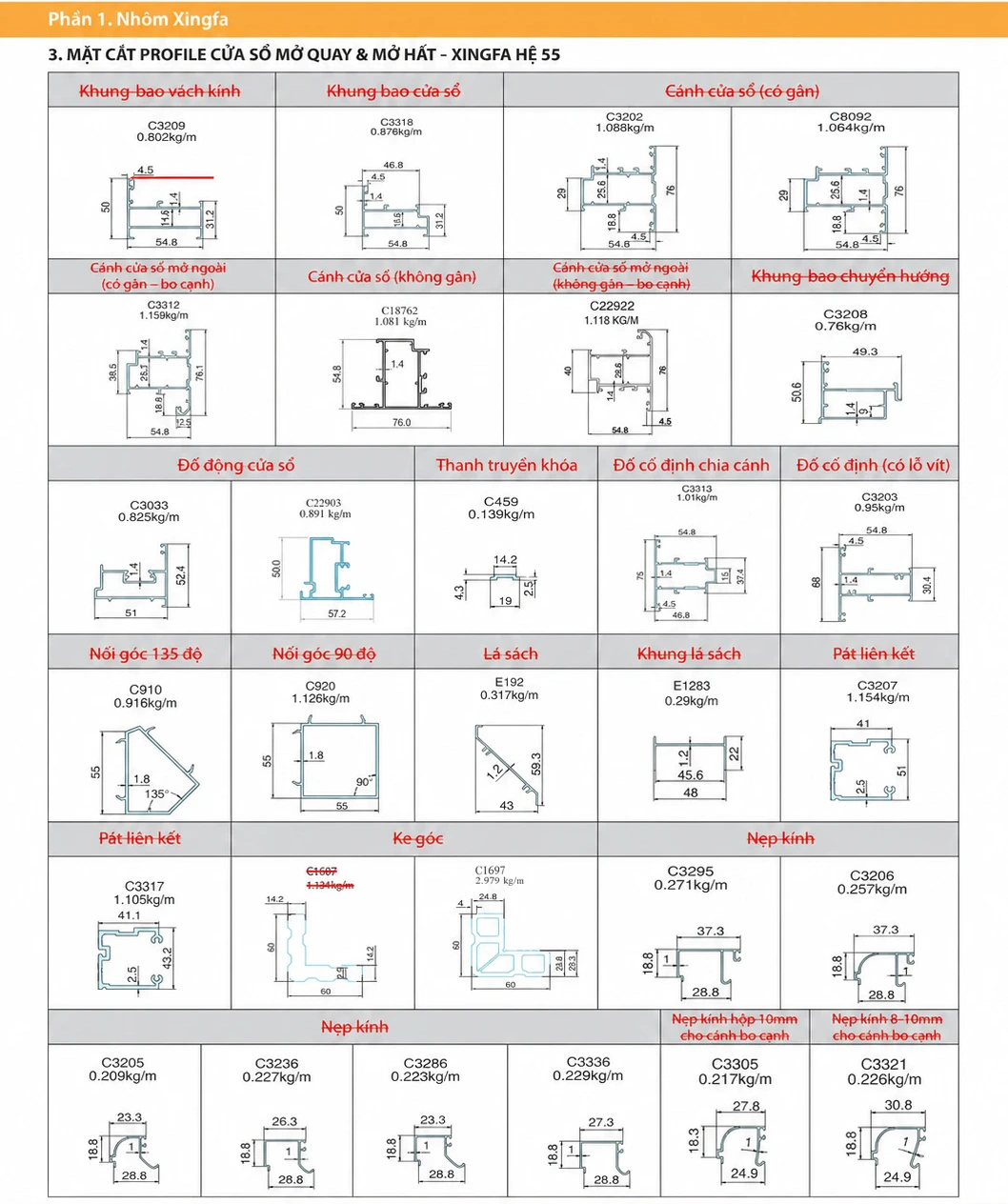

Mặt cắt nhôm xingfa hệ 55 cửa sổ
Chi tiết mặt cắt cửa sổ nhôm xingfa
Mặt cắt cánh cửa sổ nhôm xingfa

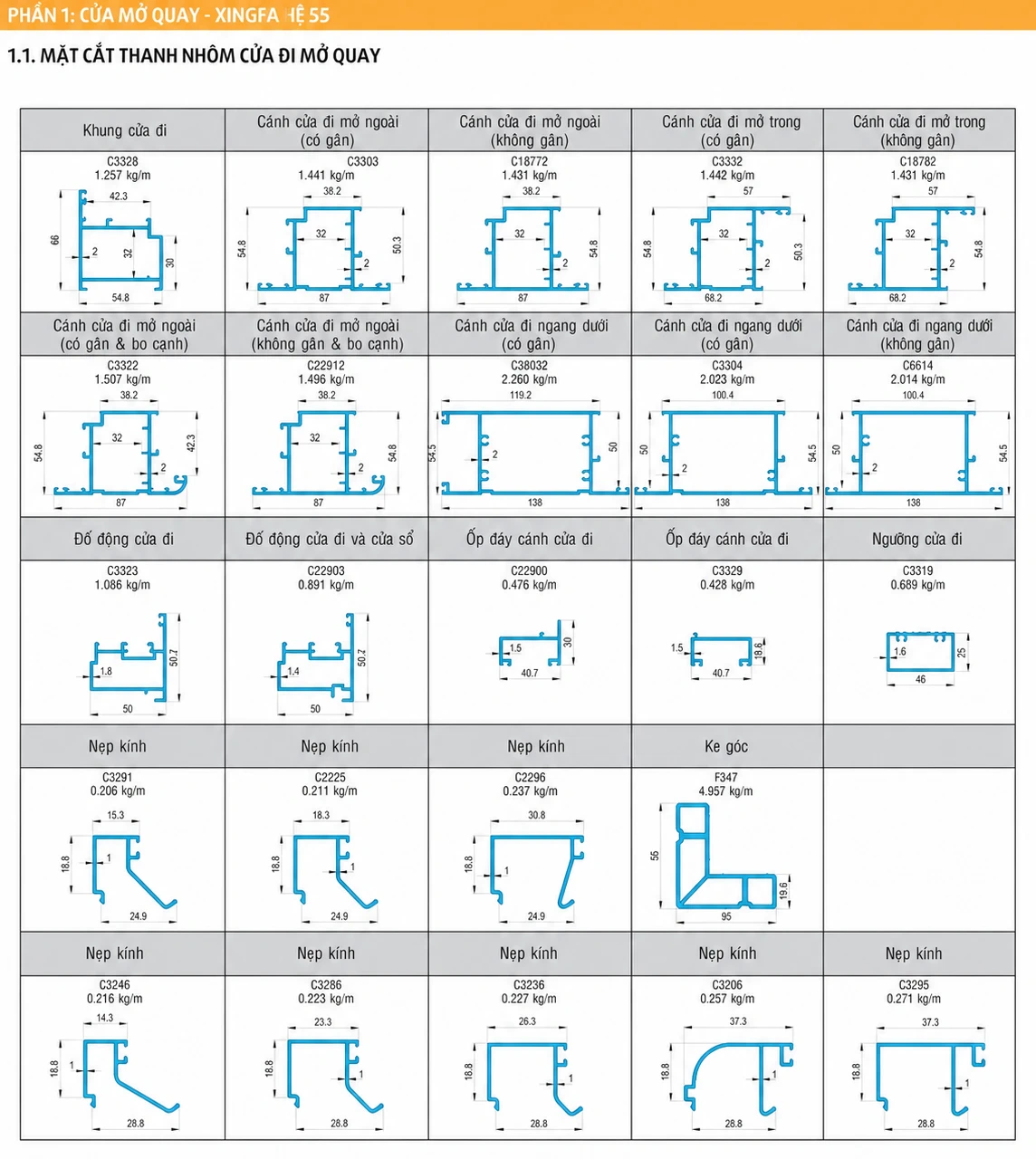

Mặt cắt cửa đi và cửa sổ mở quay vát cạnh nhôm Xingfa hệ 55
Mặt cắt cửa xếp trượt nhôm xingfa hệ 63
Cửa xếp trượt nhôm Xingfa sử dụng những thanh nhôm 65 có độ dày lớn từ 2.5 đến 3.5mm. Loại cửa này có thể mở hoàn toàn giúp sử dụng tối đa không gian và không còn bị hạn chế tầm nhìn hoặc lối đi.

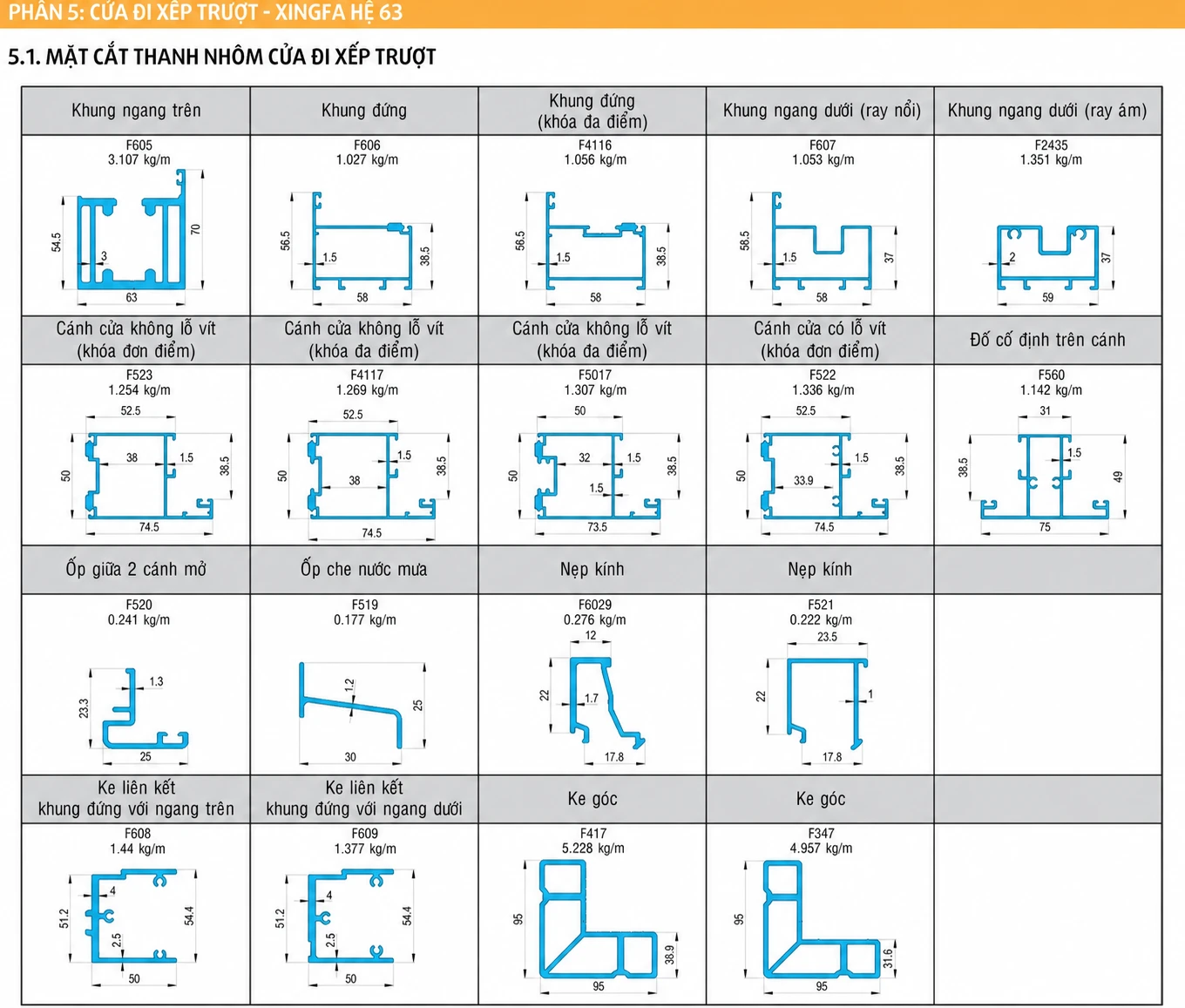

Mặt cắt cửa xếp trượt nhôm xingfa hệ 63
Bản vẽ chi tiết mặt cắt nhôm cửa xếp trượt hệ 63
Mặt cắt cửa lùa nhôm xingfa hệ 93
Hệ nhôm Xingfa 93 được sản xuất dành riêng cho các mẫu cửa mở trượt lùa với độ dày từ 1.8mm đến 2mm. Loại cửa này phù hợp với những không gian có diện tích nhỏ hẹp.

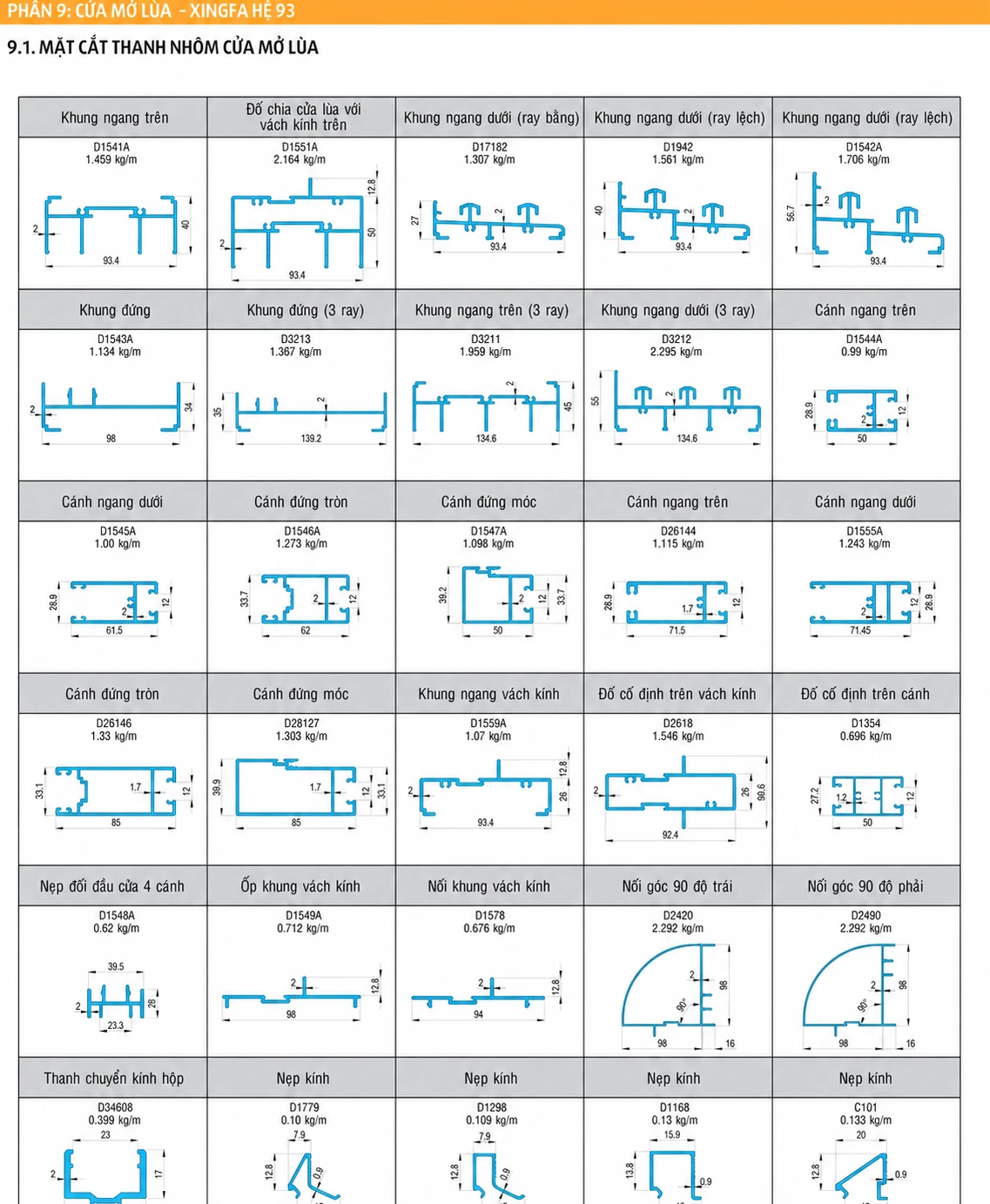

Mặt cắt cửa lùa nhôm xingfa hệ 93
Bản vẽ chi tiết mặt cắt cửa sổ lùa nhôm xingfa
Bản vẽ mặt cắt chi tiết cửa đi nhôm Xingfa mở lùa hệ 93
Trên đây là bản vẽ mặt cắt cửa nhôm Xingfa hệ 55, 63, 93 hoàn chỉnh, chi tiết nhất được cung cấp bởi chính tập đoàn Xingfa. Hy vọng sẽ giúp ích được cho bạn trong quá trình sản xuất, thi công công hay giám sắt lắp đặt cửa nhôm Xingfa.
Hoặc có thể tham khảo thêm : Quy trình sản xuất cửa nhôm Xingfa
